O que é a interligação Zigbee em detectores de fumaça e como ela funciona? O guia completo para compradores OEM e de projetos.

Resposta rápida

O que é a interconexão Zigbee?

A interligação Zigbee permite que detectores de fumaça enviem sinais de alarme, falha e teste uns aos outros sem conexões com fio, possibilitando a integração de sistemas de alerta de incêndio em todo o edifício. Além disso, conecta gateways inteligentes de forma integrada para enviar notificações de incêndio em tempo real para aplicativos móveis.

Cada detector de fumaça Zigbee detecta fumaça e transmite dados de alarme por toda a rede mesh. Detectores próximos encaminham o sinal automaticamente para ampliar a cobertura.

Por que as marcas OEM estão optando pelo Zigbee em vez do RF tradicional?

Ao contrário dos alarmes de radiofrequência (RF), que suportam apenas um número limitado de dispositivos emparelhados, o Zigbee oferece maior capacidade de rede, penetração de sinal mais forte, recuperação automática de rede e compatibilidade nativa com gateways.

Resumo:

• O Zigbee utiliza uma rede mesh com capacidade de autorrecuperação em vez de comunicação ponto a ponto.
• Suporta mais de 200 detectores de fumaça interconectados em uma única rede.
• Compatível com gateways, plataformas em nuvem e atualizações de firmware OTA.
• Instalar apartamentos, hotéis, residências estudantis e edifícios inteligentes.
• Custos de manutenção ao longo da vida útil inferiores aos dos sistemas de radiofrequência tradicionais.

O que é um detector de fumaça interligado por Zigbee?

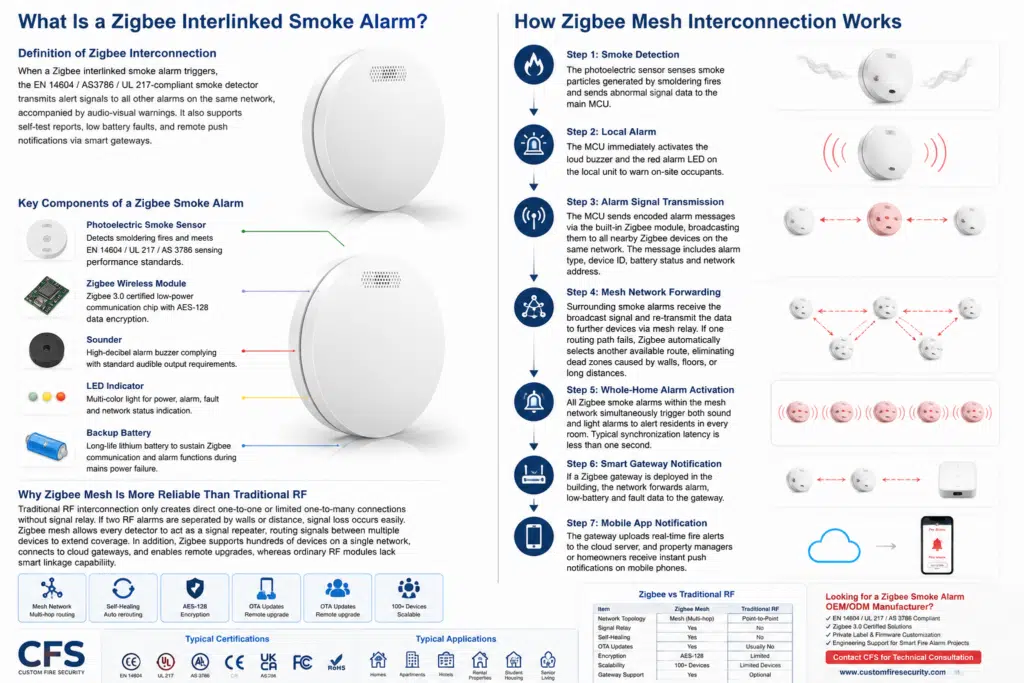

As fotos a seguir mostram a definição de um detector de fumaça interligado por Zigbee e como funciona a interligação Zigbee.

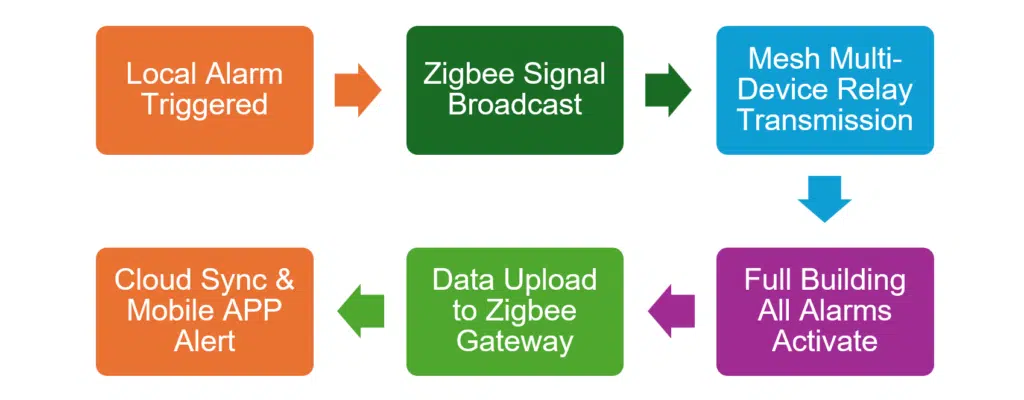

Consulte o fluxograma recomendado para detecção de fumaça.

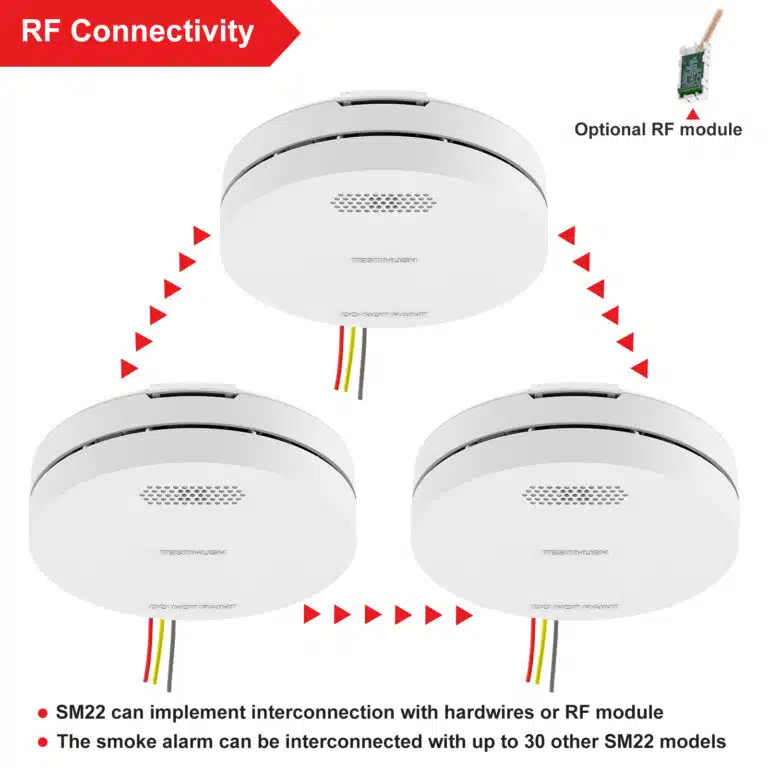

Detectores de fumaça interligados por Zigbee, RF ou Wi-Fi: qual tecnologia é a melhor para o seu projeto?

Detectores de fumaça Zigbee, RF e Wi-Fi são projetados para aplicações completamente diferentes em alarmes sem fio. O RF é adequado para projetos residenciais com orçamentos limitados; o Wi-Fi é adequado para um pequeno número de dispositivos e controle por aplicativo doméstico; enquanto o Zigbee é mais adequado para projetos de apartamentos , hotéis e administração de propriedades que exigem conectividade de rede estável, gerenciamento remoto, atualizações OTA e integração com edifícios inteligentes. Do ponto de vista do planejamento de produtos a longo prazo dos fabricantes de equipamentos originais (OEMs), o Zigbee 3.0 se tornou a arquitetura sem fio dominante para produtos inteligentes de proteção contra incêndio.

Comparação de protocolos de comunicação

Zigbee

Adota um padrão global aberto e unificado IEEE 802.15.4 Zigbee 3.0 para permitir a comunicação entre marcas e módulos diferentes para todos os sinais de alarme, falha e autoteste, além da transmissão bidirecional de dados (envio de alarmes e recebimento de comandos remotos), em conformidade com as normas regulamentares de comunicação sem fio da UE (RED) e da FCC.

RF tradicional

Utiliza principalmente protocolos de comunicação proprietários e unidirecionais de 433 MHz/868 MHz, sem padrões unificados da indústria. Módulos de RF de diferentes fabricantes não são compatíveis entre si. Suporta apenas a transmissão de alarmes em uma única direção; consultas remotas, testes remotos e transmissão de sinais OTA não estão disponíveis. Por não possuir um mecanismo de criptografia unificado, é suscetível a interferências de sinal e falsos alarmes causados ​​por dispositivos de RF externos.

Estabilidade de rede

Zigbee

Topologia de malha com autorrecuperação integrada. Cada detector de fumaça funciona como um nó de retransmissão de sinal. Se uma unidade falhar, perder energia ou o sinal for bloqueado por paredes, a rede alterna automaticamente para outros dispositivos adjacentes para encaminhamento de sinal em múltiplos saltos, sem zonas sem sinal. A reconfiguração automática de rotas ocorre em tempo real; mesmo danos parciais na rede não interrompem a conexão em toda a casa. Algoritmo de canal otimizado para reduzir interferências de Wi-Fi/Bluetooth e conflitos de sinal na mesma frequência.

RF tradicional

Topologia simples ponto a ponto/estrela um-para-muitos sem função de retransmissão. Os sinais só podem ser transmitidos em linha reta. Se paredes, pisos ou obstáculos à distância bloquearem a transmissão, a interconexão falha permanentemente. Não há reparo automático de rota após a falha de um dispositivo; uma única unidade danificada pode interromper a comunicação entre vários detectores. Suscetível a interferências de equipamentos sem fio domésticos, podendo gerar alarmes perdidos ou conexões falsas.

Wi-Fi

Cada alarme estabelece uma conexão direta e independente com o roteador doméstico, sem retransmissão de sinal entre os detectores. Toda a conexão sem fio depende exclusivamente do funcionamento normal do roteador. Quedas de energia, reinicializações ou desconexões da banda larga do roteador interromperão o recebimento de notificações remotas por todos os alarmes de fumaça Wi-Fi . Se vários alarmes se conectarem a um único roteador, a sobrecarga dos dispositivos causará frequentes quedas de conexão, exigindo o reemparelhamento repetido pelos instaladores. Não existe mecanismo de roteamento de sinal de backup para caminhos de transmissão bloqueados.

Consumo de energia

Zigbee

Design de baixo consumo de energia otimizado para detectores de fumaça alimentados por bateria . O módulo entra em estado inativo 95% do tempo, exceto ao receber ou enviar sinais.

RF tradicional

O mecanismo de sondagem periódica contínua do sinal resulta em maior consumo de energia em modo de espera. Os despertares frequentes para verificar dispositivos emparelhados próximos aumentam a taxa de descarga da bateria. A maioria dos detectores de fumaça interligados por radiofrequência pode atingir uma duração de bateria de 8 a 10 anos.

Wi-Fi

O chip Wi-Fi tem um consumo de energia basal muito maior para manter a escuta constante de rádio e a conexão com o roteador. Os frequentes pacotes de dados, a consulta à nuvem e o upload de dados em tempo real consomem rapidamente as baterias de lítio. A maioria dos detectores de fumaça Wi-Fi oferece apenas 2 a 3 anos de duração da bateria, não atendendo ao padrão global de 10 anos para dispositivos de segurança. Os modelos Wi-Fi alimentados pela rede elétrica resolvem os problemas de energia, mas aumentam os custos de instalação com a fiação e não funcionam durante quedas de energia sem baterias de reserva.

Comparação de Instalação e Manutenção

Em projetos residenciais de longa duração, os custos de manutenção geralmente superam os custos iniciais de hardware. Tecnologias que suportam atualizações OTA e expansão automática de rede podem reduzir significativamente as despesas operacionais ao longo da vida útil do equipamento.

Conectividade em nuvem

Zigbee

Capacidade de acoplamento nativo ao gateway, compatível com Tuya, Alexa, Google Home e as principais plataformas de nuvem para imóveis. Dados de alarme, bateria fraca e falhas podem ser enviados para servidores na nuvem em tempo real, permitindo notificações remotas via aplicativo móvel, consulta de registros históricos e monitoramento centralizado do imóvel. Interação completa de dados entre a nuvem e o dispositivo, em ambos os sentidos.

RF tradicional

Não possui lógica de comunicação de gateway integrada. Permite apenas a interligação local de alarmes, sem acesso remoto à nuvem. Requer um painel receptor dedicado, de custo adicional, para o envio de dados, e não suporta funções de notificação em tempo real para celular.

Capacidade de gerenciamento de firmware OTA

Zigbee

Suporta atualizações remotas de firmware em lote (OTA) via rede mesh. Os engenheiros podem otimizar remotamente a lógica de alarmes, os parâmetros de calibração e os protocolos sem fio sem precisar desmontar as unidades no local, reduzindo significativamente os custos de manutenção pós-venda. Todos os registros de atualização podem ser armazenados em segundo plano na nuvem.

RF tradicional

Quase nenhuma função OTA. Se ocorrerem bugs no firmware ou atualizações padrão, todos os dispositivos precisam ser removidos das paredes para uma reprogramação com fio, resultando em uma enorme carga de trabalho de manutenção do projeto e custos de coordenação com a administração do imóvel.

Guia de seleção de projetos

Comparação do Custo Total de Propriedade (TCO)

Embora os módulos Zigbee possam ter um custo inicial de hardware ligeiramente maior, os menores requisitos de manutenção e o gerenciamento remoto de firmware geralmente resultam em um custo total de propriedade menor ao longo do ciclo de vida do produto.

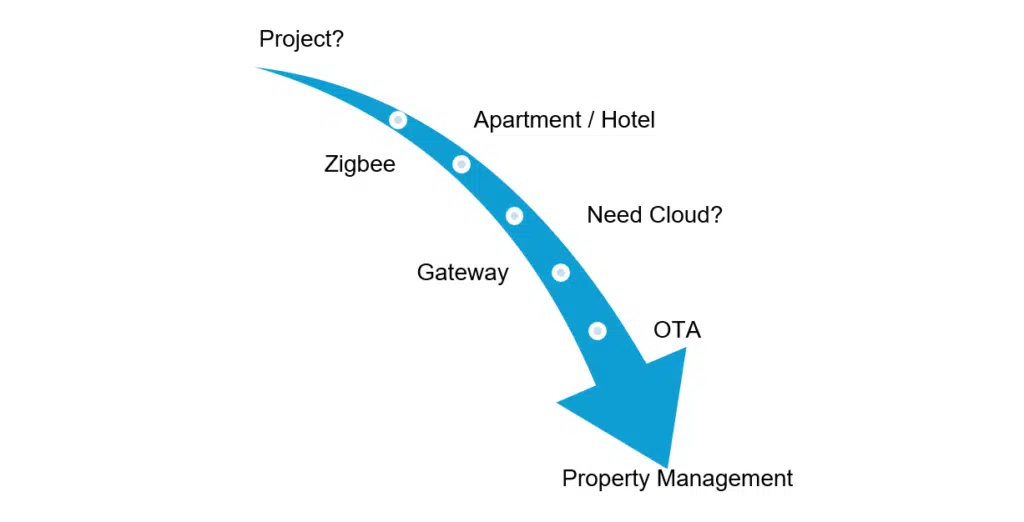

Matriz de Decisão de Aquisições

Como escolher entre detectores de fumaça RF, Zigbee e Wi-Fi

Por que mais compradores de equipamentos originais (OEMs) estão optando por detectores de fumaça Zigbee?

Apoia projetos de edifícios inteligentes.

Prédios de apartamentos modernos, hotéis e instalações para idosos exigem gerenciamento de segurança contra incêndio baseado em IoT. Detectores de fumaça Zigbee se conectam a plataformas em nuvem de propriedades prediais, permitindo o monitoramento centralizado de riscos de incêndio e o envio automático de alarmes para empresas de engenharia.

Simplifica a proteção contra incêndios em toda a casa.

Os proprietários só precisam instalar detectores Zigbee em cada cômodo; a rede mesh interliga todas as unidades automaticamente, sem a necessidade de fiação complexa. Quando há fumaça, todos os cômodos disparam o alarme simultaneamente, eliminando pontos cegos na detecção de incêndio.

Suporta monitoramento de incêndios na nuvem

Os proprietários podem visualizar remotamente o status do dispositivo, registros históricos de alarmes e falhas de bateria fraca por meio de painéis na nuvem.

Reduza os custos de instalação

Não são necessários cabos de interconexão com fio. Os instaladores simplesmente montam e emparelham os detectores, reduzindo os custos com materiais de fiação e mão de obra em projetos imobiliários e hoteleiros.

Melhorar a diferenciação do valor do produto

Detectores de fumaça genéricos de radiofrequência enfrentam forte concorrência de preços. A conectividade Zigbee IoT agrega valor com suas funcionalidades inteligentes, ajudando as marcas OEM a aumentar o prêmio de seus produtos e a conquistar canais de pedidos de alto valor para casas inteligentes.

Suporta a expansão futura da IoT (Internet das Coisas).

A integração Zigbee com fechaduras inteligentes, detectores de gás e alarmes de calor permite que as marcas lancem uma linha completa de segurança inteligente sem precisar substituir o hardware sem fio.

Aplicações típicas para sistemas de alarme de fumaça Zigbee

Apartamentos residenciais

Casas unifamiliares e apartamentos pequenos com sistema inteligente de proteção contra incêndio, além de suporte para lembretes de alarme em dispositivos móveis para os moradores.

Habitação Multifamiliar

Edifícios residenciais de vários andares com monitoramento unificado em nuvem para implantação em lote de detectores Zigbee.

Hotéis

Sistema de segurança contra incêndio nos quartos de hóspedes, com alarme automático enviado para os terminais de gerenciamento da recepção.

Alojamento estudantil

Residências estudantis com supervisão centralizada de risco de incêndio para os departamentos de patrimônio da escola.

Residências para idosos

Casas de repouso para idosos que necessitam de alertas de incêndio em tempo real enviados para os dispositivos móveis da equipe de enfermagem.

Propriedades de Aluguel

O proprietário monitora remotamente o estado dos equipamentos de combate a incêndio da residência do inquilino.

Projetos de casas inteligentes

Soluções completas para casas inteligentes compatíveis com os ecossistemas Tuya, Amazon Alexa e Google Home.

Gestão da propriedade

Gestão unificada de sistemas de combate a incêndio em complexos comerciais e residenciais.

Sugestão de Matriz de Aplicação

Principais especificações técnicas que os compradores devem avaliar.

Versão Zigbee (3.0 recomendada)

Somente os módulos com certificação Zigbee 3.0 atendem aos padrões unificados de IoT, garantindo compatibilidade entre gateways e dispositivos. As versões mais antigas do Zigbee 2.0 têm capacidade de rede limitada e desempenho inferior na conexão com casas inteligentes.

Freqüência de Comunicação

Banda de frequência global não licenciada ISM de 2.4 GHz, em conformidade com as regulamentações de rádio sem fio da FCC, CE e RED.

Capacidade máxima da rede

Uma única rede mesh suporta mais de 200 detectores de fumaça interconectados, sendo adequada para grandes projetos comerciais e residenciais de vários andares.

Topologia de rede

Intervalo de comunicação

Distância de transmissão direta única ≥30m em espaço aberto; o repetidor de malha multi-hop estende a cobertura para abranger edifícios inteiros de vários andares.

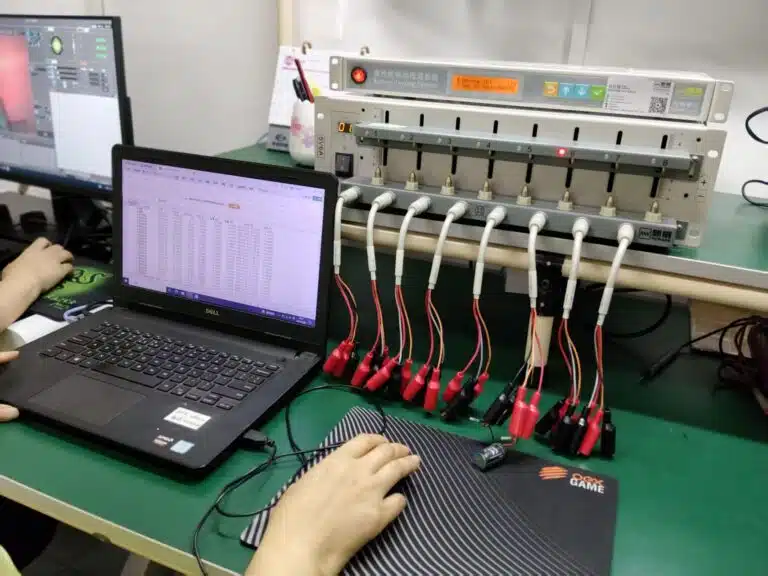

Vida útil da bateria

Design Zigbee de baixo consumo em modo de espera, compatível com hardware de detector de fumaça com bateria de lítio de longa duração (10 anos), sem necessidade de troca frequente de energia.

Atualização de firmware OTA

Suporta atualizações remotas em lote de firmware sem fio para otimizar a lógica de alarme, corrigir erros de comunicação e atualizar a conformidade com os padrões sem desmontar os dispositivos.

Criptografia AES-128

Criptografia de dados de ponta a ponta para sinais de alarme e status do dispositivo, a fim de evitar adulteração do sinal de rede e atender aos requisitos de segurança de dados de dispositivos inteligentes.

Conformidade com o Código e Certificações

PT 14604

Abrange a detecção de fumaça, o som do alarme, a confiabilidade e o desempenho de interconexão de detectores de fumaça no mercado da UE.

UL 217

Norma de segurança fundamental norte-americana para detectores de fumaça de estação única e múltipla, obrigatória para vendas nos mercados dos EUA e Canadá.

AS 3786

Norma de certificação obrigatória para detectores de fumaça domésticos na Austrália e Nova Zelândia.

PT 300 328

Padrão de desempenho de radiofrequência (RF) sem fio de 2.4 GHz da UE para todos os módulos de rádio Zigbee.

Diretiva RED

A Diretiva de Equipamentos de Rádio da UE é um requisito para a marcação CE de detectores de fumaça sem fio Zigbee.

FCC / IC

Certificação de emissão sem fio da FCC dos EUA e da IC do Canadá para produtos Zigbee destinados ao mercado norte-americano.

RoHS & ALCANCE

Certificações da UE sobre restrição de substâncias perigosas para produtos eletrônicos acabados.

Fabricação de detectores de fumaça Zigbee OEM e ODM

Soluções de Marca Própria

Logotipos personalizados da marca impressos em serigrafia/laser, caixas de cores exclusivas para venda no varejo e manuais do usuário multilíngues em conformidade com as normas de marcação EN/UL.

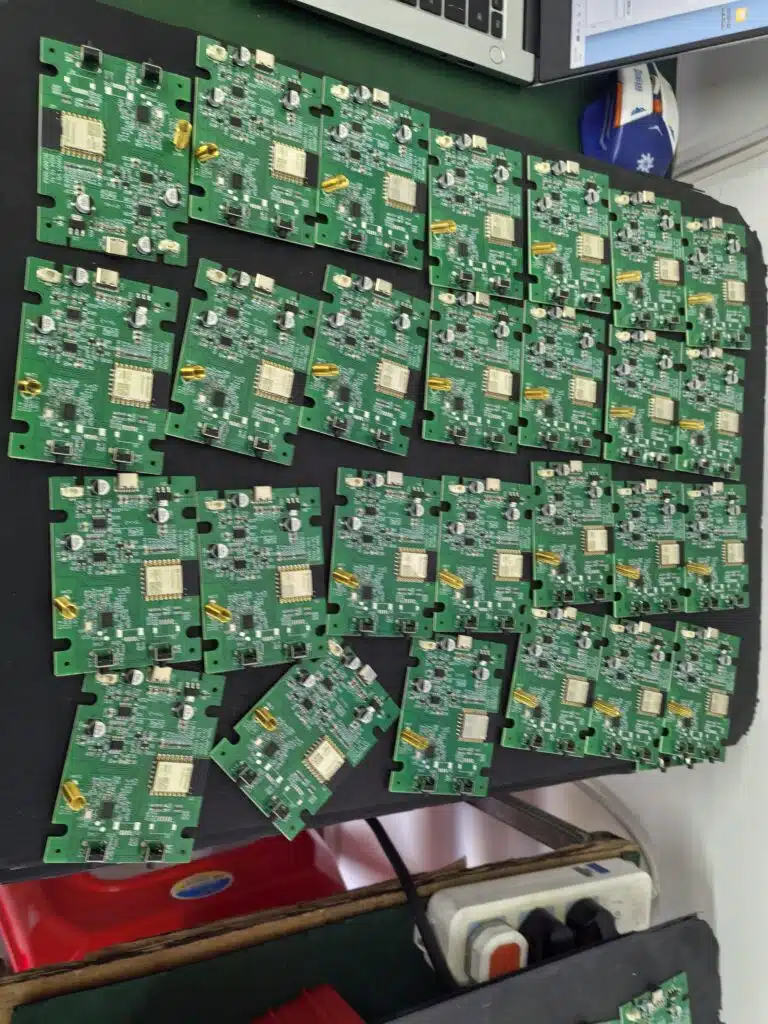

Design de PCB personalizado

Ajustar o layout da placa de circuito impresso para módulos Zigbee integrados; concluir todo o processo de ECN (Norma de Mudança de Engenharia) e realizar testes complementares de conformidade com as normas EN/UL e de conectividade sem fio após a modificação do circuito.

Personalização de Firmware

Lógica de agrupamento de malha personalizada, regras de notificação de alarmes, estratégia de atualização OTA e protocolos de integração com casas inteligentes, conforme as demandas de cada projeto do cliente.

Identidade visual de aplicativos

Interface de usuário personalizada para aplicativo móvel com marca própria, logotipo, painel de controle de gerenciamento de propriedades e regras de notificação de alarme.

Integração de Gateway

Compatível com gateways inteligentes convencionais (Tuya, gateways de gerenciamento predial de terceiros) e com suporte a protocolos de comunicação de gateway personalizados.

Personalização de embalagens

Caixas de presente personalizadas para varejo, embalagens a granel para projetos de engenharia e kits de acessórios para canais de projetos residenciais e comerciais.

Apoio a Projetos de Certificação

Fornecer amostras de teste completas, dados técnicos e documentos de vigilância de fábrica para os pedidos de certificação EN 14604 , UL 217 e de sistemas sem fio dos clientes.

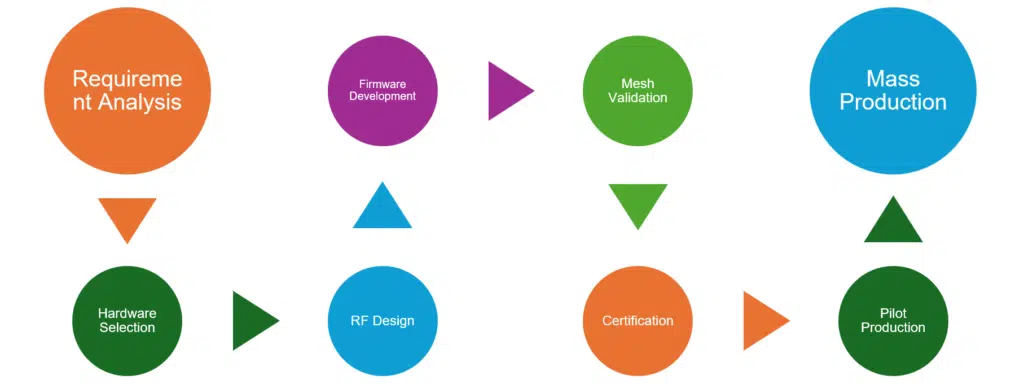

Processo de desenvolvimento OEM do Zigbee

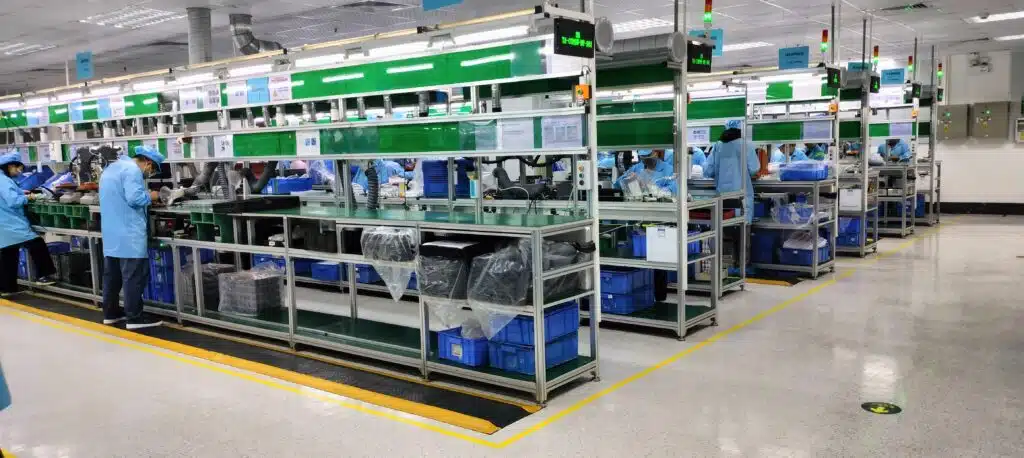

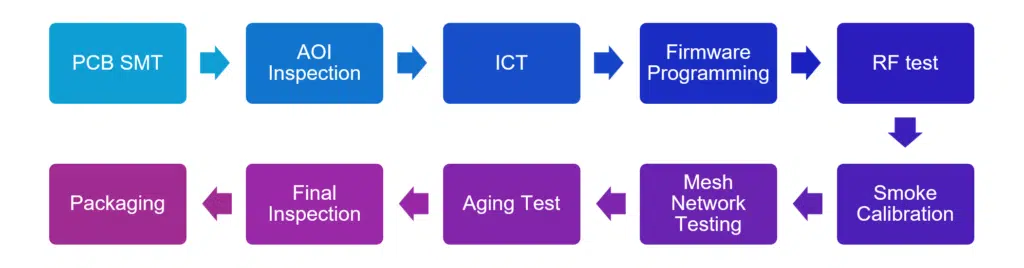

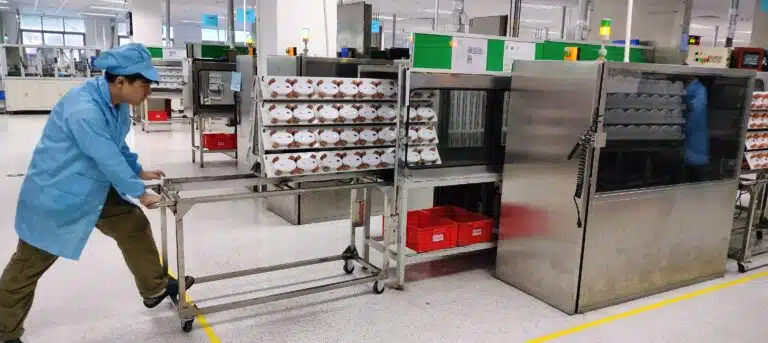

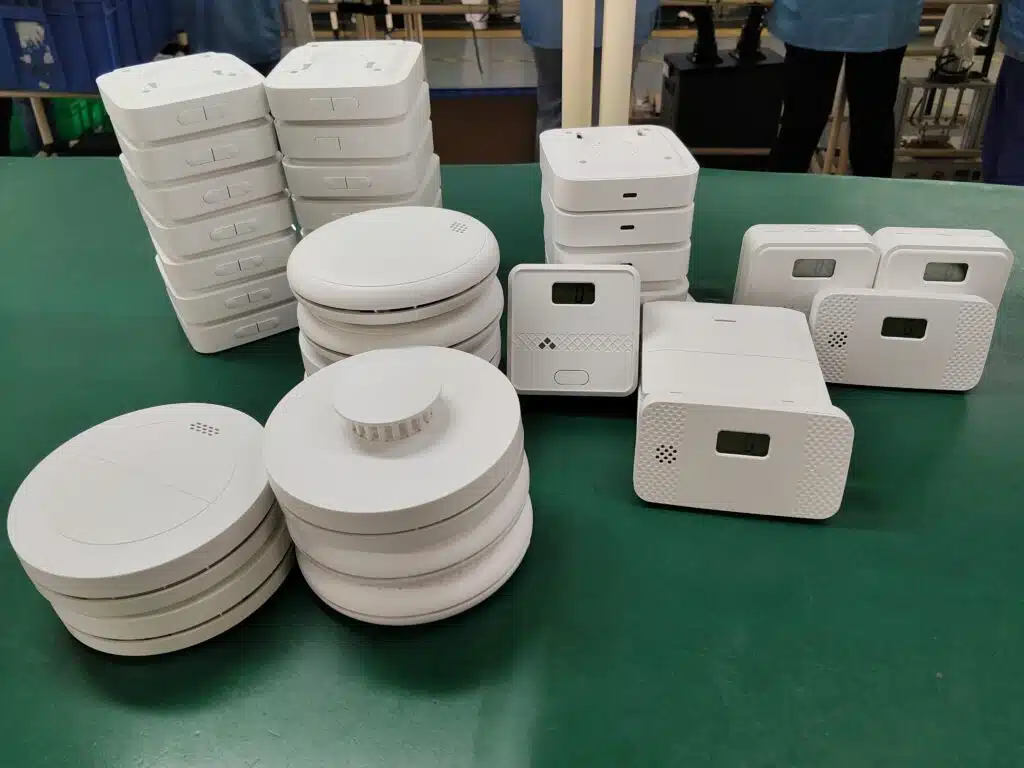

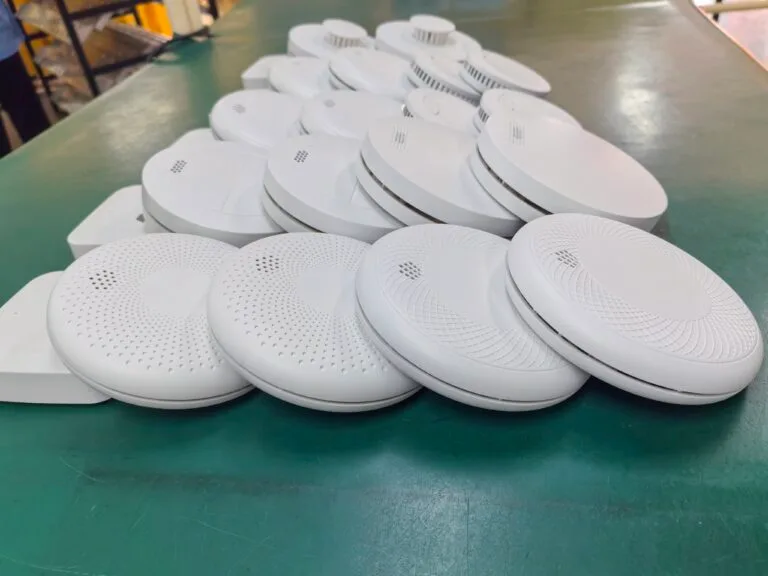

Processo de fabricação de detectores de fumaça Zigbee

Estatísticas de Qualidade da Produção

Visão Geral do Setor de Manufatura: Como Garantimos a Confiabilidade da Rede Zigbee

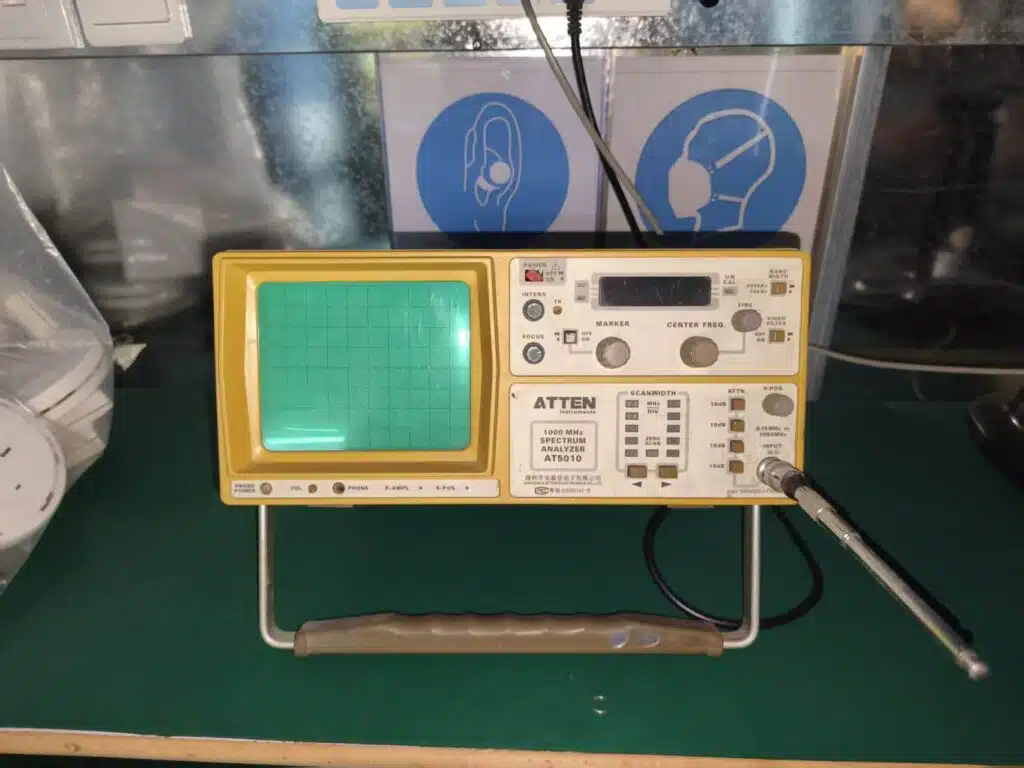

Verificação de desempenho de RF

Antes da aprovação para produção, todas as plataformas Zigbee são validadas em nosso laboratório de radiofrequência para:

Teste de estresse da rede mesh

Todas as plataformas Zigbee passam por validação em múltiplos nós antes do lançamento em produção, para verificar a confiabilidade da rede em condições reais de implantação.

Os itens de verificação típicos incluem:

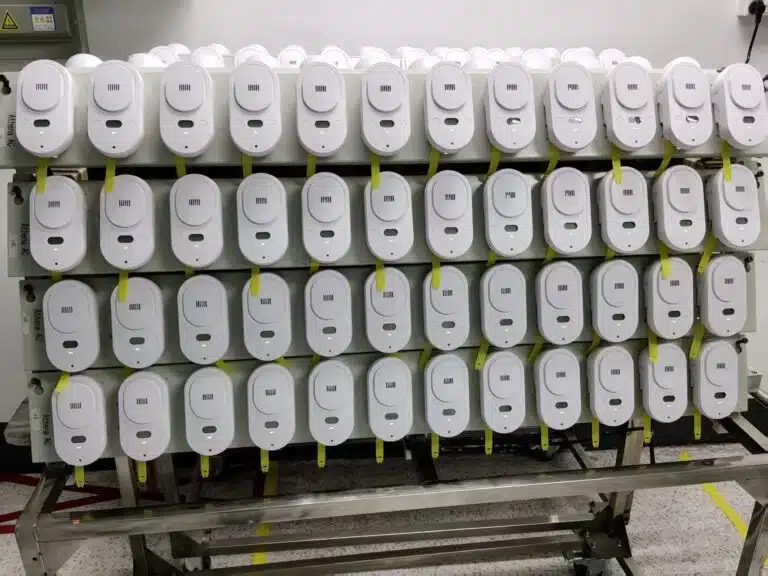

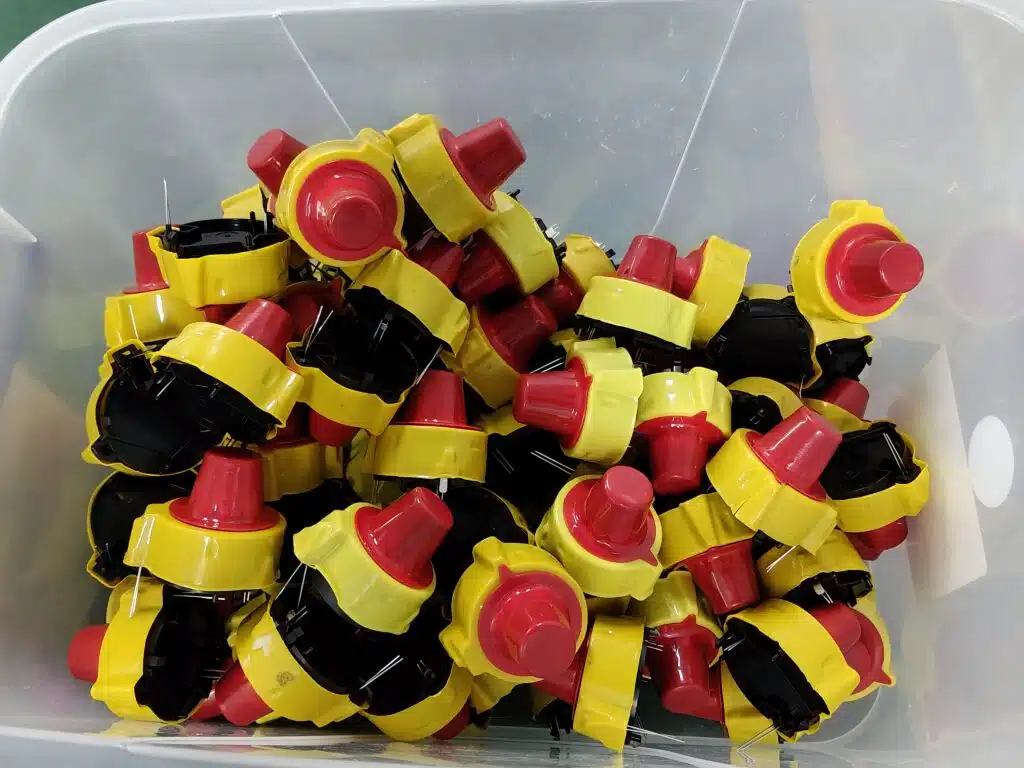

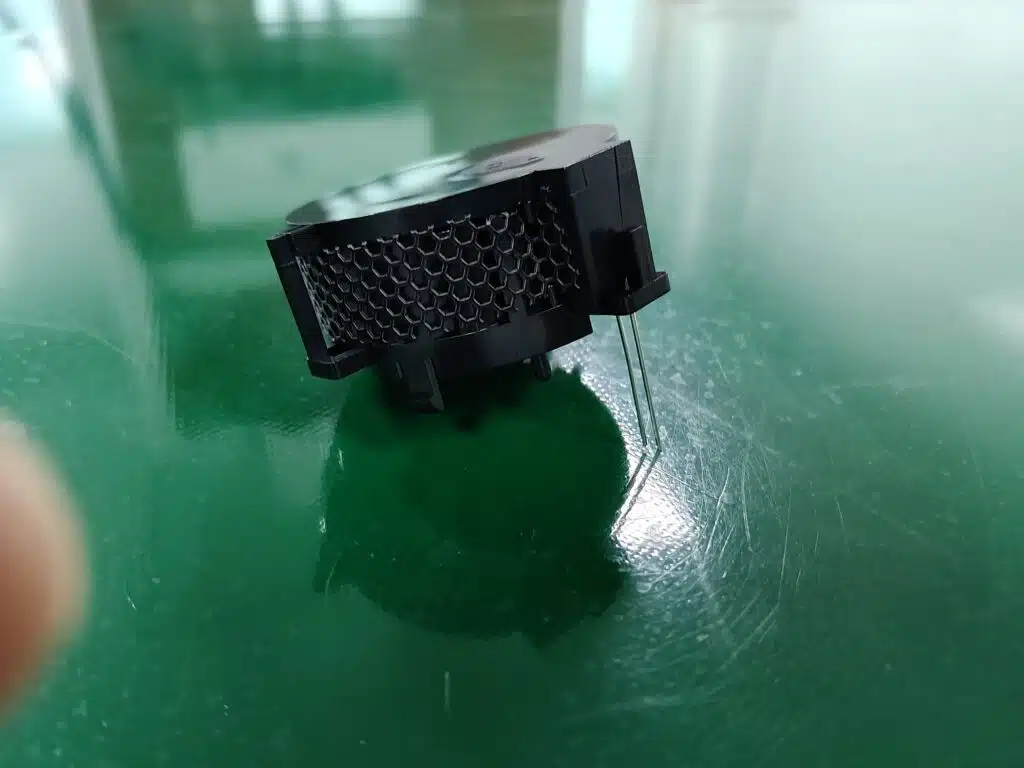

Calibração do sensor de fumaça

Cada câmara de fumaça é calibrada com base em concentrações de aerossol de referência antes da produção. Inclui:

Verificação funcional final

Como os compradores devem avaliar um fabricante de detectores de fumaça Zigbee

Capacidade de Fabricação

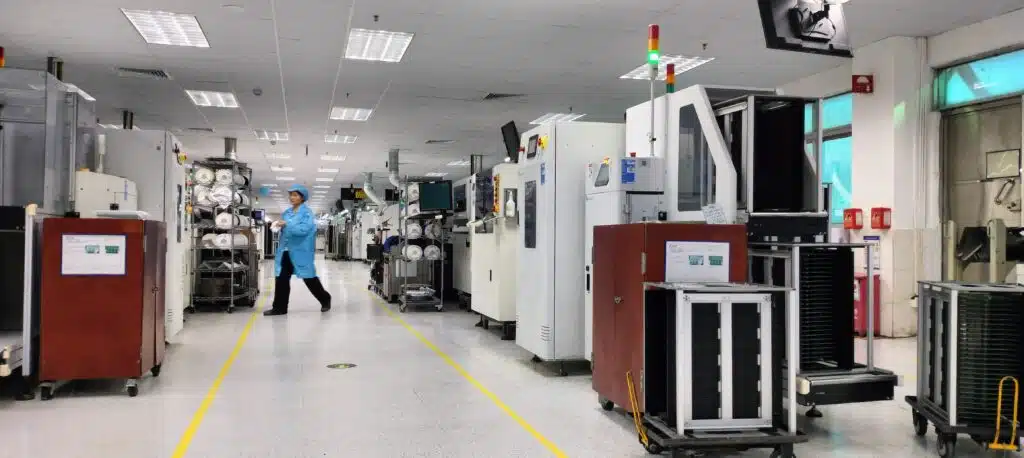

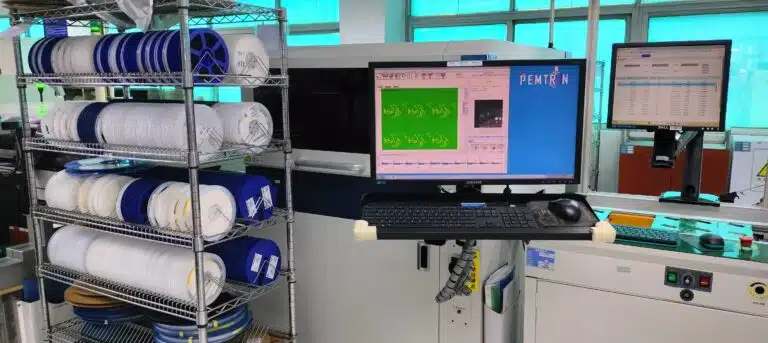

Linhas de produção completas para SMT, AOI, ICT/FCT, calibração automática e envelhecimento, visando a obtenção de detectores Zigbee com estabilidade em massa.

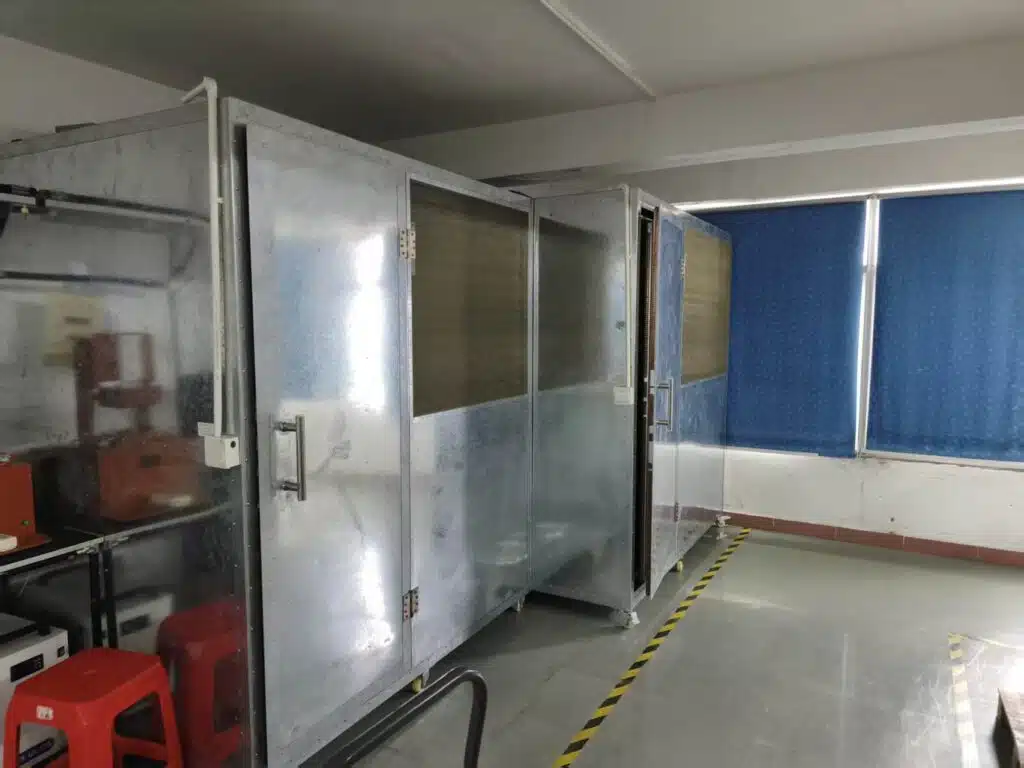

Laboratório de RF sem fio

Câmaras de teste de radiofrequência internas para verificar a distância de transmissão, o desempenho anti-interferência e a conformidade do índice de rádio com a norma EN 300328 / FCC.

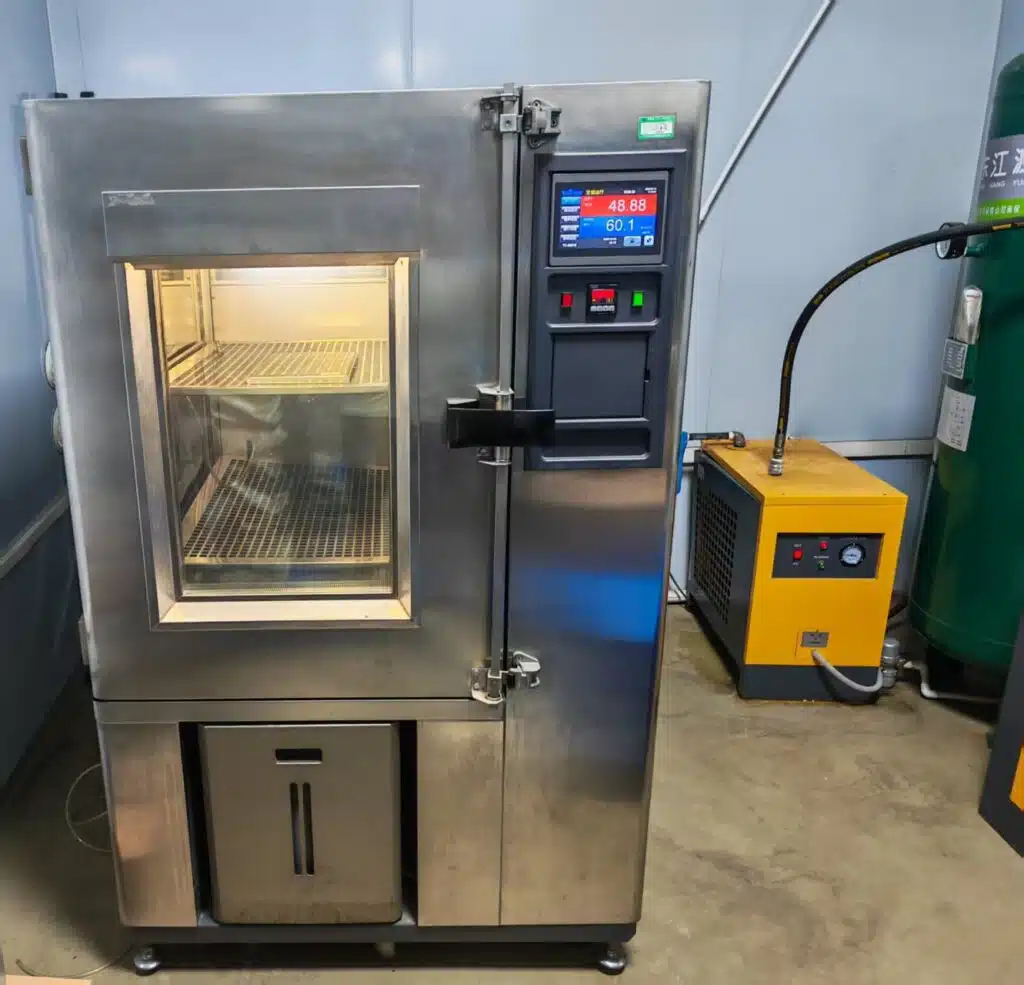

Teste de Confiabilidade

Teste de envelhecimento acelerado (burn-in) de 168 horas em temperaturas e umidades extremas, além de teste de consumo de energia em modo de espera de longo prazo para módulos Zigbee.

Verificação de rede mesh

Ambiente de teste de simulação de malha em larga escala para verificar relés com múltiplos dispositivos, autorrecuperação e estabilidade de sinal entre andares.

Teste EMC

Testes de compatibilidade eletromagnética para evitar interferências no sinal sem fio que afetem a precisão da detecção do sensor de fumaça.

Equipe de Desenvolvimento de Firmware

Equipe independente de P&D embarcada para desenvolvimento de pilha Zigbee, lógica de alarme e programa de atualização remota OTA.

Gestão de OTA

Plataforma completa para atualização remota em lote, com controle de versão e mecanismos de reversão em caso de falha na atualização.

Sistema de Gestão da Qualidade

Controle de qualidade de processo completo segundo a norma ISO 9001 , testes funcionais em 100% dos produtos acabados e sistema de rastreabilidade completa por número de série.

Lista de verificação do fornecedor de detectores de fumaça Zigbee

Documentos que os compradores devem solicitar antes de fazer o pedido

Erros comuns que os compradores cometem ao adquirir detectores de fumaça Zigbee

Confundir Zigbee com interconexão de radiofrequência

Tratar alarmes de radiofrequência (RF) comuns como produtos de malha Zigbee, ignorando as funções principais de retransmissão, gateway e OTA, leva a falhas na integração de projetos inteligentes.

Ignorando a compatibilidade do gateway

Selecionar módulos Zigbee incompatíveis com a plataforma de gateway inteligente existente do comprador, exigindo uma modificação secundária de firmware dispendiosa.

Ignorando a capacidade de atualização OTA

Produtos de origem sem atualização remota sem fio; futuras revisões de padrões ou otimizações de funções exigem a desmontagem de todas as unidades para atualizações com fio.

Selecionando produtos que não são Zigbee 3.0

Adotar hardware Zigbee 2.0 desatualizado, com pequena capacidade de rede e baixa compatibilidade com o ecossistema, limita a expansão futura no mercado.

Ignorando os requisitos de certificação

Certificação separada de segurança contra fumaça e certificação sem fio Zigbee; a substituição do módulo acarreta recertificação completa do produto e riscos de retenção alfandegária.

Não foi possível verificar a estabilidade da rede mesh.

O teste avaliou apenas a distância de transmissão de uma única unidade, sem simular uma rede de retransmissão em malha com múltiplos dispositivos, o que resultou em zonas sem sinal em edifícios reais de vários andares.

Lista de verificação para aquisição de detectores de fumaça Zigbee

Por que escolher CFS para projetos OEM de detectores de fumaça Zigbee

Serviços completos de OEM e ODM

Solução completa que abrange design de aparência, PCB, firmware, desenvolvimento de aplicativos, embalagem e suporte total para certificação.

Desenvolvimento de hardware e firmware Zigbee

Firmware Zigbee 3.0 completo e desenvolvido internamente, laboratório de RF independente para verificação de desempenho sem fio.

EN 14604/UL 217/AS 3786 Suporte

Conjunto completo de certificações globais de segurança para detectores de fumaça, além de arquivos completos de certificação sem fio RED/FCC.

Fabricação de marca própria

Personalização flexível de marca própria para marcas de varejo e clientes de grandes projetos de engenharia.

Gerenciamento de Projetos de Engenharia

Gerente de projeto técnico dedicado para acompanhar todo o ciclo de produção em massa de EVT/DVT/PVT.

Experiência Global em Exportação

Entrega em larga escala para os mercados de casas inteligentes e engenharia imobiliária da UE, EUA e Austrália.

Dados de destaque sobre força central

Perguntas frequentes

Análise técnica: por que alguns projetos de detectores de fumaça Zigbee falham
